安装施工前准备工作

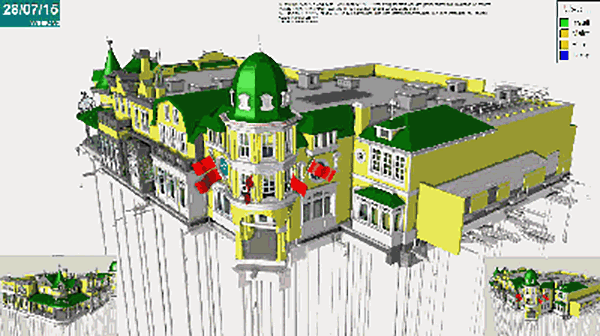

屋面安装前确保建筑主钢结构、机电配套管线、防水等已经验收，混凝土结构误差处理、脚手架搭设情况、吊车、材料进场均已准备就绪。此外还需进行三维技术的建模及校对，由于特色屋面的结构异常复杂，二维图纸无法完全表达出建筑的整体形态和细节，故为保证设计外观的准确和设计质量的优质，必须通过BIM三维辅助设计，对构件冲突、结构预留洞、安装空间、净空及变更管理进行BIM碰撞检测。






工艺流程

现场组装 → 勘测 → 放样和标记 → 产品吊装运输 → 安装固定 → 修补 → 验收。



GRP屋面采用工厂整体制作。形成从内部主钢、次钢结构到屋面饰面结构的一体式屋面构件，采用化整为零的单点整体吊装加顶盖固定方式安装。一次定位方式将一体式屋面构件根据主体结构上的定位进行吊装，通过预留法进行螺栓固定连接。



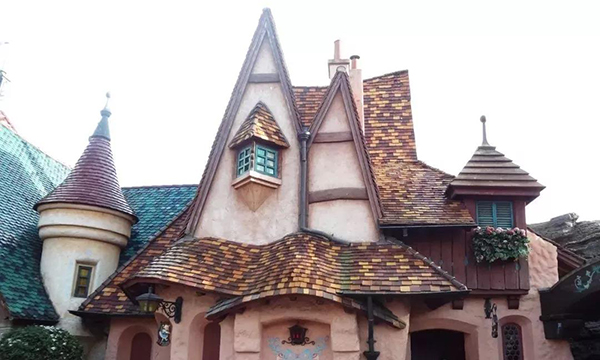

GRC屋面分为塔和老虎窗。与GRP屋面相比，都是尺寸大、质量重的构件，采取工艺上合理分件，即将屋面构件和内部钢结构分别生产加工，在工厂预拼装后，拆分运输到施工现场，再分一段或多段进行组装，采用分段吊装、拼接方式。



安装施工技术要点

GRP屋面、GRC屋面在主题乐园建筑屋顶中占比较大，又是高空作业，传统的施工方法面临很大的困难，因此目前对现有的构件工艺，结合吊装运输、安装方式进行了改进，以确保在紧张的施工工期中保质完成。



分 件

对屋面构件及内部钢结构进行一次拆分，如拆分后构件还是过大过重，根据塔吊承重要求计算荷载再进行二次拆分，拆成单个组装产品构件，进行加工生产。



预拼装

分件产品现场安装时为避免发生构件错位及碰撞导致的安装点位不一致而无法安装、分件拼装完成后拼缝过大的情况，出厂前对屋面构件预先进行预拼装。若由于安装点位错误而造成预拼装无法完成，可修改主钢上的安装点位，若由于构件尺寸问题造成拼缝过大或无法拼装，可采用切割打磨或重做的方式修改构件尺寸，直至预拼装完成并通过验收。






吊装点设置

一体式屋面构件整体吊装，起吊点可设置在屋面顶端，留出一小段屋顶盖进行后置安装。分件拼装的屋面构件，内部钢结构相对屋面饰面结构应高出200mm左右，以确保足够空间的吊索固定位置。采用受力自然平衡法设置起吊点，在组装件外侧等距离对称布置。



现场组装

经工厂预拼装的产品，拆分以后运至施工现场进行组装，控制好各种因素造成的损害，并针对天气情况和施工活动对其进行保护。首先对主钢结构和次钢结构内部钢架在地面(分段)完成组装，再对饰面结构件以干挂工艺固定于内部钢基层，连接成整体，检查复核分段屋面构件的连接位置，确保构件连接固定处及接缝位置的安装精度。在预先设定的吊点系上吊索，实施吊装。




吊 装

为了避免吊运时出现意外，在吊装之前对吊点、绳索、吊具及吊装平台检查完毕后，先进行一次试吊预习。首先要求悬空离地不低于10cm，静载时间不少于20min。

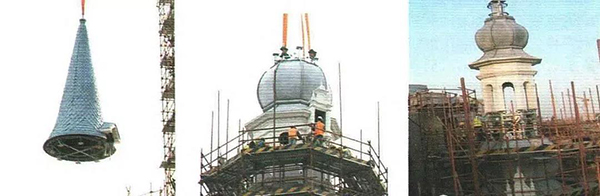

一体式吊装，即屋面构件整体起吊至建筑物预定位置，分件式吊，即在分段的组装件吊点上，系上吊索，实施吊装。






为测定吊装过程中对相邻建筑操作平台的影响，在上、下游安装的屋面位置各设置1个观测点，吊装平台周围设置4个观测点，控制提升过程中的安装位置偏差。此外为保证吊装匀速升降，在升降过程中不至于有较大的纵横向偏差，应控制好吊装速度，尤其是在就位过程中，严格控制每次的降落间隔≤5cm。



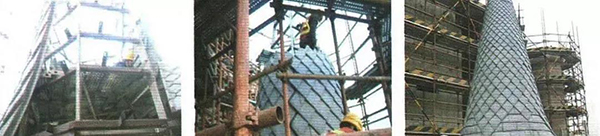

固定安装

根据屋面的类型，安装方式分为2类，整体一次安装和自下而上分件安装。分件安装不仅要考虑先后顺序，即先安装底部收边板，再安装中间部分，最后安装上部的压顶构件，而且还要考虑对分件搭接处的收口板的安装。安装固定分以下几种形式：

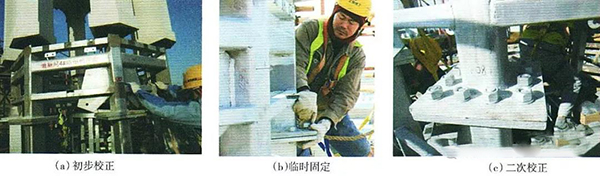

① 初步校正。屋面构件吊装至高空指定位置后，高空平台上的操作安装人员通过推、拉、扶，开始就位初步校正。调整确认连接板之间平稳紧贴，用定制杆对接连接板螺栓孔，直至完全合适、平稳后松钩，再吊装上方的分件屋面构件，无需设置临时支撑。



② 临时固定。屋面构件放置到内部钢结构的预定位置上就位后，屋顶内部钢结构与建筑结构基层用连接板对接，并都用高强螺栓连接临时固定。



③ 二次校正。临时固定后按照施工图中的位置进行调整。在屋面构件附近设置2个观测点，它与安装构件位置成直角，同时安排2组测量员在2个观测点处用全站仪测量屋面构件的水平和垂直情况。若有偏差，适当增加或减少楔铁垫片，直至误差调整到允许范围以内，再将安装螺帽拧紧固定。




修 补

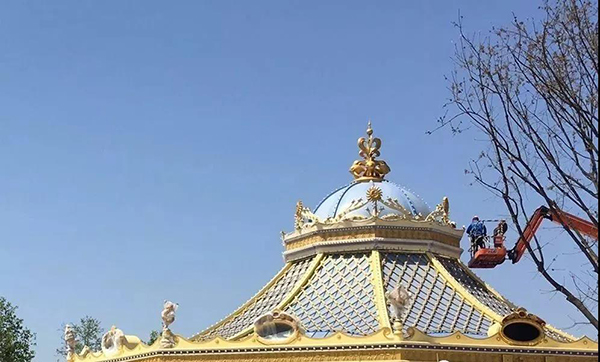

由于在吊运和安装过程中难免会出现边缘缺口和损坏，故局部修补工作可采用与面层相同的材料，若损坏较大则采用原材料+细丝纤维束+环氧树脂进行修补。相构件之间的缝隙宽度如在6mm以内，可使用树脂糊填充，超过6mm的，可使用细丝纤维束+树脂糊填充接口。修补外观要求：在周边3m范围内无明显维修痕迹、剥落、裂纹、连续迹象或瑕疵。修补工作完成后，就可以进行上色工作。



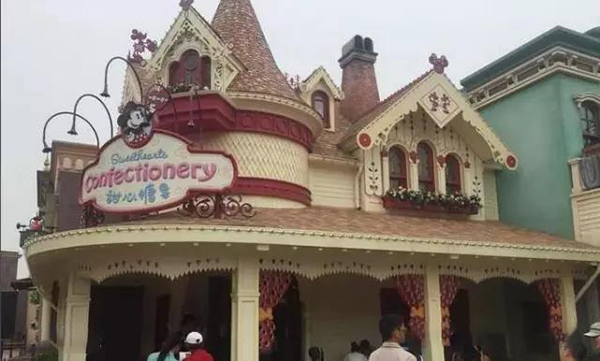

主题乐园建筑需具有独特的外观效果，其特色屋面用GRC、GRP构件来替代传统的屋面材料，弥补了天然材料的不足。饰面结合雕塑手法，达到了栩栩如生、完美的艺术效果。特色屋面用一体式、分件式构件安装的方法，大大地简化了施工流程，与传统屋面工程相比，有利于施工管理及进度控制。
